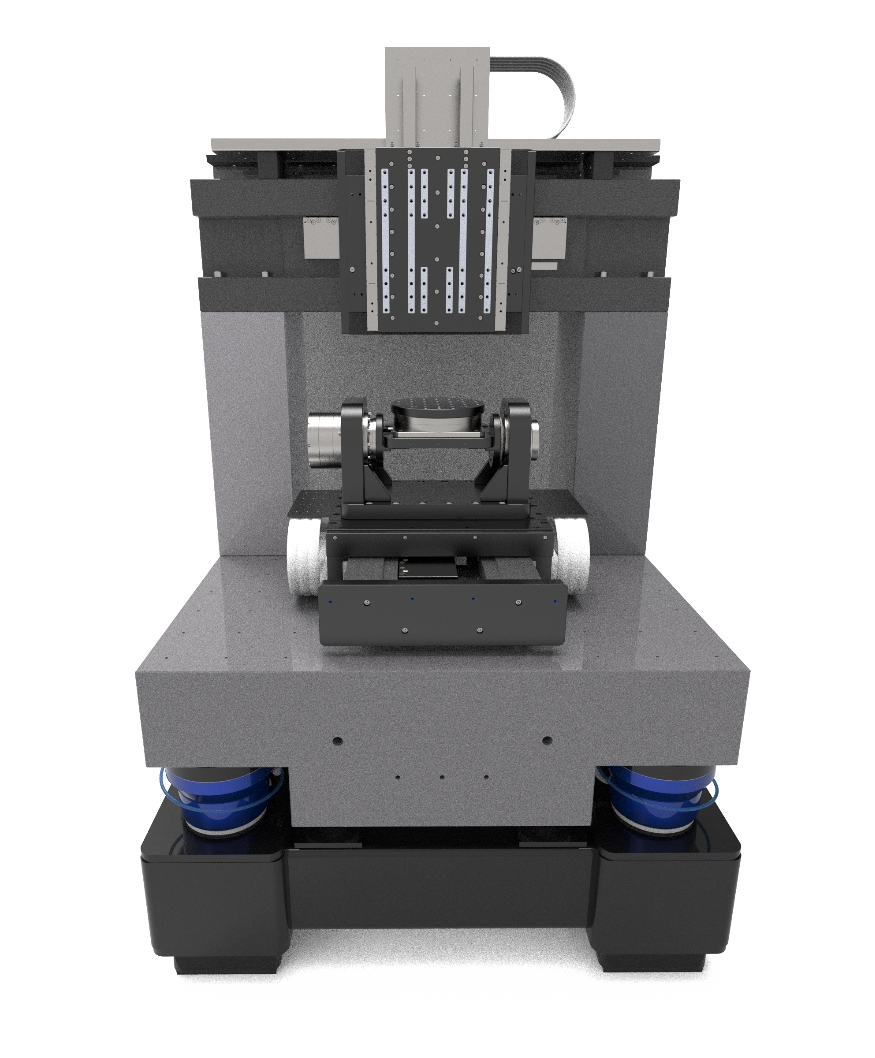

S-P5ALS-200.90.360U200.200.A
精密五轴联动运动系统
产品介绍
S-P5ALS-AB系列为我司未解决高精度5轴联动加工或联动检测等高要求行业应用推出的一个全新系列的5轴精密运动系统。
该系统采用了天然花岗岩作为床身，焊接式一体机架以及气浮式的精密隔振器，可以很好的隔离设备在使用过程中受到的各种振动。同时各个直线轴采用了气浮导轨直线电机的运动机构，配合高精度直驱电机带动的AC轴，可以获得非常高的空间定位精度。
本系统还采用了支持RTCP刀尖跟随算法的运动控制系统，可以非常好的完成一些特殊的轨迹运算及控制。
S-P5ALS-AB系列主要特征
•XY轴采用空气静压导轨作为导向机构，拥有非常好的直线度、平面度及俯仰偏摆性能，是高空间定位精度的要求及基础。
•5轴系统皆采用了绝对值光栅作为反馈，上电即用，省去了多轴系统增量编码器需要回零的时间以及大大减少了误差。
•Z轴采用了高性能的直线电机运动机构，同时配备了负载可调的平衡系统以及抱闸机构，极大提高了设备运动时的可靠性及安全性。
•AC轴采用了高精度的直驱电机以及减速器，在获得高精度运动的同时，也能保证有足够的驱动扭矩以及到位稳定精度。AC轴还可以选配更高精度的气浮转台或者主轴。
•默认推荐采用ACS运动控制系统，支持RTCP刀尖跟随、五轴联动、GCODE等功能，具有非常好的控制效果及开发扩展性。可以选配BECKHOFF或其他支持5轴联动的控制系统。
应用于光学检测，同步辐射，高精度自动化领域，精密加工及检测领域支持多轴定制。
